矿用负压诱导式喷雾洒水降尘装置
1、概述

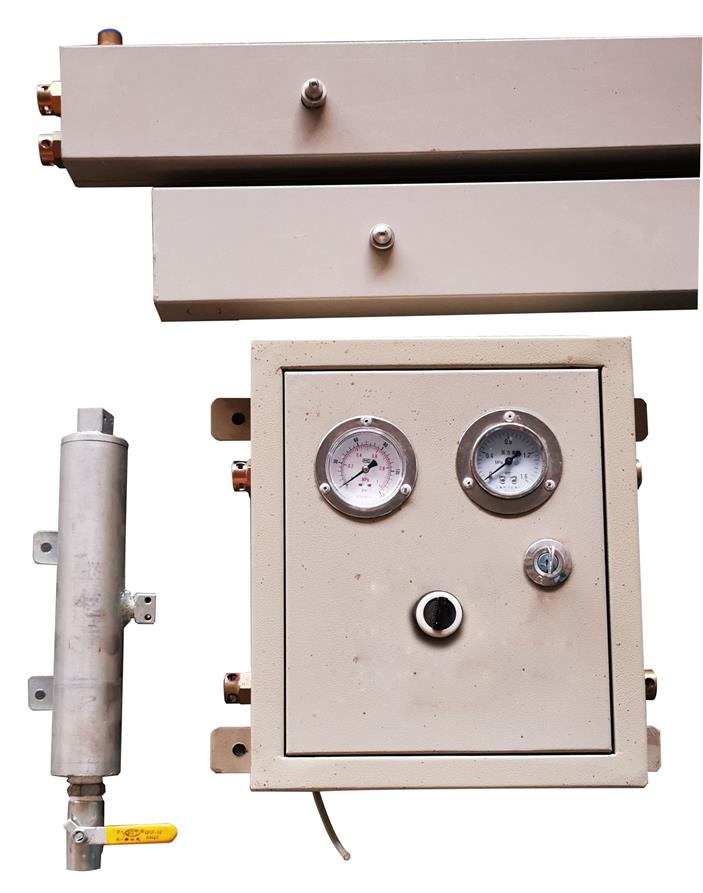

FSLD矿用负压诱导式喷雾洒水降尘装置是一种新型、高效、低能耗、喷雾距离远的风水联动自动喷雾降尘装置。
主要原理是利用专用雾化喷嘴将高速的空气流和高压水进行气水混合雾化,形成比传统喷雾更细小的水雾,这种水雾是一种可以漂浮移动的薄雾团,这种薄雾团在空中的滞留时间比传统的喷雾大大增加,增加水雾的降尘面积,对粉尘具有更好的吸附作用,从而达到最
主要适用于煤矿大巷、皮带转载点、放炮等作业场所。其主要特点是喷雾距离远、降尘范围大、水雾滞留时间长、降尘效率高、用水量少,是一种高效节能的高压远程自动喷雾降尘装置佳的降尘效果。
2、传统喷雾装置存在的缺点:
1)、传统喷雾装置是通过水压提供动力的,喷雾距离短,水雾覆盖面小,而且喷雾雾化的水粒过大效果不好,不能覆盖巷道全断面。
2) 、喷雾降尘装置需要随着掘进巷道的延伸而随时移动,传统喷雾装置体积庞大笨重,移动时费时费力,且在使用过程中需要频繁充电,操作十分不便。
3)、使用传统喷雾装置存在传感器易失灵、电磁阀易损坏、用电易失爆等安全隐患及巷道易积水等问题
4)、传统喷雾装置受水质酸碱等因素影响,喷头易腐蚀,喷嘴容易损坏或堵塞,造成不雾化或雾化效果不好、甚至造成不出水现象。
5)、传统喷雾装置坚固性不足,容易被放炮冲击波崩倒、崩坏,喷雾系统的整体结构达不到优化配套的要求,导致喷雾降尘效果不理想。
3、风水联动自动喷雾降尘装置的研发及特点
我公司经过多年来在实践中摸索研究,根据传统喷雾装置存在的致命缺陷,在流体力学的基础之上研制了风水联动自动喷雾降尘技术,该技术利用风-水两相流体,以风为主,以水为辅,形成立体雾化范围,通过隔尘、降尘等一系列过程,能够有效降低工作面粉尘浓度,保障从业人员身体健康,避免煤尘爆炸等事故发生。
3.1风水联动自动喷雾降尘装置特点
1、FSLD矿用负压诱导式喷雾洒水降尘装置安装及使用非常简单,易于操作。该装置全部采用钢管制作的管状架体结构,坚固耐用,能够承受放炮的冲击。
2、该装置取消了传统喷雾头的喷嘴,采用新型风水联动雾化不锈钢喷嘴,
比传统喷雾装置形成更细小的水雾,这种水雾是一种可以漂浮移动的薄雾团,这种薄雾团在空中的滞留时间比传统的喷雾大大增加,喷雾距离远,降尘范围大,能够覆盖巷道迎头全断面,降尘效果好。
3、该设备不用电有风压和水压即可使用, 无安全隐患,能够连续工作,对水质、水压及风压要求不高,适应性强。经现场测试:水压大于0.2MPa,风压大于0.5MPa即能取得良好的喷雾效果。
4、在降尘除尘、净化空气、改善环境的同时,还能吸收一定的有害气体、降低瓦斯浓度、降低巷道温度、增加空气的含氧量,并且能防止粉尘爆炸及煤尘扩散。
5、风水联动自动喷雾降尘技术用水量极少,对比传统喷雾技术,节约用水70%以上,经济效果显著。
4、主要技术参数
1、适用水压: 0.2~0.8MPa
2、适用气压: 0.2~0.8MPa
3、水雾化颗粒: 5μm~30μm
4、全尘降尘率: ≥90%以上
5、喷雾形状: 广角扇形
6、工作噪声: ≤85dB(A)
7、工作方式: 连续
5、结论
1、风水联动自动喷雾降尘技术符合流体动力学等相关原理,喷嘴制作较为简单,锥形喷雾面积大,能够有效隔离粉尘,进而通过一系列的沉降,达到除尘的目的。
2 、风水联动自动喷雾降尘技术,具有传统除尘方法无法比拟的优点,现场降尘效果良好,用水量极小,经济效益十分显著,必将成为煤矿降尘方法的主要选择。
3、该装置全部采用钢管制作,坚固耐用,能够承受放炮的冲击,对水压水质及风压要求不高,用水量极少适应性强,适用于矿井这种特殊的职业环境。
4、风水联动自动喷雾装置向工作面迎头喷雾的过程中,水雾带动风流,风流流经工作面容易涡流的局部地点,防止局部瓦斯超限,对施工安全多了一层保障作用。
5、如果配套使用震动感应式的电磁阀控制开关装置,可实现采掘工作面放炮自动喷雾,大大提高了风水联动自动喷雾装置的喷雾效果。
