微电脑定时洒水降尘装置
一、 概述
本系统是公司新推出新一代智能产品，用于煤矿井下粉尘、烟雾、温度监测及自动喷洒降尘。与以往的降尘装置相比，该装置采用点阵式液晶屏，良好的人机界面；通过红外遥控设置各种工作参数，操作上更灵活方便；在时间控制上控制更精确，误差小于一秒。从而能极大程度的提高降尘效果，改善井下环境。
该系统喷洒控制器采用高速，高可靠，低功耗，强抗静电，强抗干扰单片机，电路结构简单，运行更加可靠稳定，根据用户需求控制器可通过配接不同的传感器构成多种系统，使产品真正做到智能化，是国内目前理想的更新换代产品。
二、 技术参数
主要技术参数
|
1.电源波动范围： |
±20% |
|
2.控制器电源额定电压： |
127VAC |
|
3.控制器本安输出电压： |
12VDC |
|
4.额定工作电流： |
≤160mA |
|
5.本安参数： |
Uo:DC13.9V Io:523mA(max) |
|
Co:10μF Lo:0.5mH |
|
|
6.传感器工作额定电压： |
12VDC |
|
7.传感器输出信号： |
高电平≥9.0V，低电平≤0.5V |
|
8.控制器输入信号： |
三路电平信号，高电平≥9.0V，低电平≤0.5V |
|
9.延时时间可调范围： |
0～600秒可调，误差±1秒 |
|
10. 信号传输方式 |
喷洒控制器与集中控制器采用485通讯接口，集中控制器通过以太网口与井下环网交换机连接 |
|
11.工作方式： |
连续 |
|
12.显示方式： |
大屏幕液晶汉字显示 |
|
13.参数、时间设定： |
井下采用遥控器设置，地面监控主机设置 |
2．DFH20/7矿用本安型电动球阀
1.工作电压: 12V DC
2.工作电流: ≤250mA. DC
3.工作控制电流: ≤5mA DC
4.水压适应范围: 0.2MPa～7.0MPa
5.水温适应范围: 0℃～60℃
6.球阀开启速度: ≤15s
7.球阀开启通径: 4″～6″
3．GUR热释电传感器
1.工作电压: 12~24V DC
2.工作电流: ≤20mA. DC
3.输出信号: 12~24V DC
4.测量距离： ≥8米
三、 技术指标
1、 额定工作电压：AC127V（+15%～-20%），50Hz。
2、 待机功耗：单个喷洒点＜6W。
3、 适用水压：0.2MPa～10MPa,采用球阀。
4、 人员定位：红外热释电传感器，检测距离＜5米。
5、 控制器显示：大屏幕液晶汉字显示
6、 参数设置方法：井下采用遥控器设置。
7、 系统参数设置：通过修改系统参数，可实现各种监控及喷洒模式。
四、 性能要求
1、 时钟设置
用户根据实际时间设置日期、时间，精度小于1秒。
2、 时间段设置
用户可根据实际情况对巷道中喷洒点的位置、数量设置时间段，可设定二十四时间段，时间精度小于一秒。
3、 热释电传感器设置
根据传感器与喷雾点距离，风速，设置停喷延时时间范围10秒－200秒，精度小于1秒。
4、人机界面显示
设备工作状态、时钟、阀的状态、传感器状态。
五、 安装调试

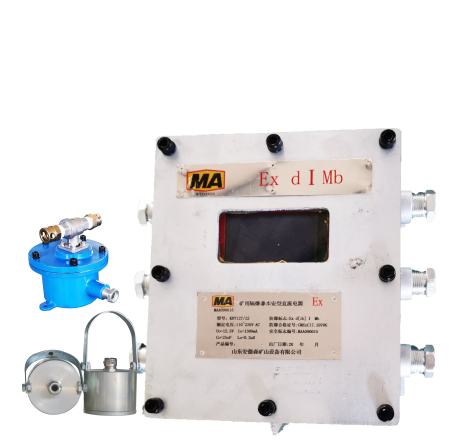

1、 由控制箱和电动阀组成。
2、 控制箱装有点阵液晶显示，直接反映电动阀和热释电工作状态。
3、 红外遥控器进行参数设定。
