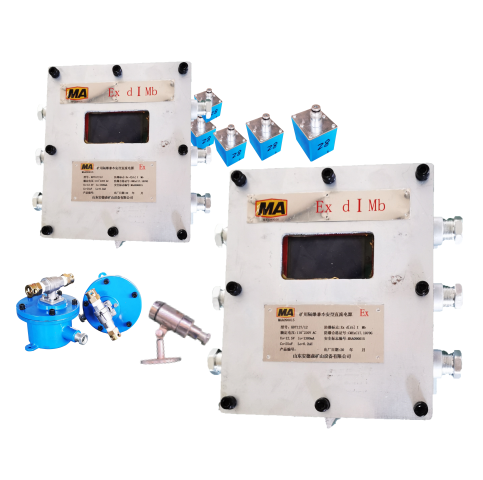

综采工作面智能降尘监控系统
一、概述
针对综采工作面在移架、放顶煤及采煤机割煤时产生大量粉尘问题，我公司设计的综采工作面智能自动喷雾降尘装置，可以在移架、放顶煤时实现自动喷雾降尘，同时还可随采煤机工作移动过程中控制相应支架喷洒工作，在采煤机下风端形成1-10条随采煤机移动的水幕，有效降低粉尘的浓度和阻挡粉尘扩散，从而达到用较少水量实现良好的除尘效果。
由于本装置移架、放顶煤及电动阀控制信号传输，使安装、使用、维护更加简单方便，同时本方案对液压支架的液压系统没有进行任何更改、变动，不影响原来的液压手柄的操作，从而不会对原来的控制系统产生任何影响。
本装置采用液晶显示，多种参数、数据可用红外遥控器设定，根据用户需求现场调整，使产品真正做到智能化。由于电脑芯片采用了STC增强型单片机，电路结构简单，运行更加可靠稳定，是国内目前理想的更新换代产品。
二、技术指标：
1、 额定电压：AC127V（+15%～-20%），50HZ
2、 待机功耗：每道装置≤2W
3、 适用水压：0.2～8MPa,采用电动球阀
4、 定位形式：红外线定位传感，精度偏差≤5组支架
5、 红外发射：距离≥10米
6、 参数设定：
地址编码： P=1～50。 控制器的地址编码，按照风向递增。
水幕间隔： L1＝0～10。 降架时水幕距离当前降支架的距离。
水幕道数： N1=0～10。 降架时需要喷洒的水幕数量。
喷洒延时： D1=0s～99s。降架喷洒延时时间。
水幕间隔： L2＝0～10。 放顶煤时水幕距离当前放顶煤支架的距离。
水幕道数： N2=0～10。 放顶煤时需要喷洒的水幕数量。
喷洒延时： D2=0s～99s。 放顶煤喷洒延时时间。
水幕间隔： L3＝0～10。 煤机联动时水幕距离煤机的距离。
水幕道数： N3=0～10。 煤机联动时需要喷洒的水幕数量。
喷洒延时： D3=0s～99s。煤机联动喷洒延时时间
照明方式： 全开、全关、追踪；
降架追踪： C1=0~10 降架时前后亮灯对数
放煤追踪： C2=0~10 放煤时前后亮灯对数
煤机追踪： C3=0~10 煤机前后亮灯对数
7、 面板显示：大屏幕液晶显示
8、 显示内容：时钟、当前降架、放顶煤、煤机扫描喷雾状态。
三、性能：
1、随采煤机联动定点喷雾降尘功能。
当煤机割煤移动过程中，装在煤机上的红外位置传感器可根据移动方向和位置，向控制器发射信号。控制器根据这些信号，计算出水幕的位置，控制相应的电动阀，在采煤机的下风端形成数条水幕随采煤机移动，水幕的条数（N3＝0-10）、水幕距离采煤机的间隔（L3=0-10）、喷洒时间(D3=0s-200s)，根据现场情况可在控制器上用红外遥控器设定。从而对采煤机作业产生的大量粉尘进行有效的阻隔和降尘，实现采煤机、架间喷雾联动。
2、移架（降架）自动喷雾除尘功能
当降架时，操作液压手柄，装在手柄上的磁控发射器工作，向控制器发射无线触发信号，控制器收到经过编码的信号后，控制移动作业支架下风端水幕打开，延时喷洒降尘。下风端可以同时打开水幕条数（N1=0-10）、水幕距离所降支架的间隔（L1=0-10）、喷洒时间(D1=0s-99s)，用户可根据现场情况在控制器上用红外遥控器设定。
3、放顶煤自动喷雾除尘功能
当放顶煤时，操作液压手柄，装在手柄上的磁控发射器工作，向控制器发射无线触发信号，控制器收到经过编码的信号后，控制放顶煤作业支架下风端水幕打开，延时喷洒降尘。下风端同时打开水幕条数（N2=0-10）、水幕距离放顶煤支架的间隔（L2=0-10）、喷洒时间(N2=0s-99s)，用户可根据现场情况在控制器上用红外遥控器设定。
4、照明功能
集中控制，三种自动方式：全亮、全灭、追踪。
（1）移架（降架）追踪：当前降架前后各亮C1盏灯；
（2）放煤追踪：当前放煤架前后各亮C2盏灯；
（3）采煤机追踪：当前煤机位置前后各亮C3盏灯；
分机控制：用遥控器可强制打开当前支架灯或取消强制打开；
4、井上通讯及控制功能
系统预留与井上通讯接口，采煤机所在的位置、运行方向、割煤道数、降架、放煤作业喷洒等运行信息通过井下环网传送至地面生产调度中心，生成生产运行图表；并通过上位机软件修改参数，强制喷洒。
